- 規格型號：87396251
- 頻率：8.000MHZ-54.000MHZ
- 尺寸：5.0*3.2*0.7mm 詳細資料請查看PDF
- 產品描述：廣泛應用于掌上電腦,多媒體設備,單機多用戶,移動通信終端,多門式冰箱,MP5,HDD,SSD,USB,Blu-ray無線電話等產品.

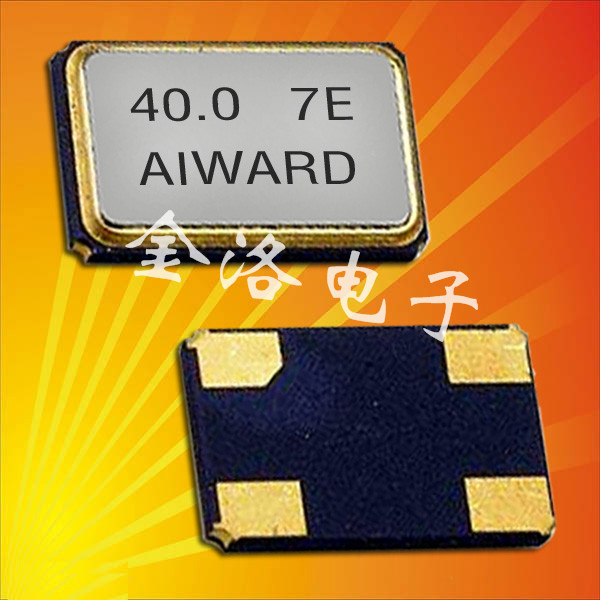

希華晶振,SX-5032晶振,5032晶振,希華石英晶振
希華晶振,SX-5032晶振,5032晶振,希華石英晶振
參數:頻率范圍8.000MHZ-54.000MHZ
激勵電平: 10μW (Max.100μW )
負載電容:12PF
工作溫度: -10℃~+60℃
保存溫度: -40℃~+90℃
精度 ±10ppm
并聯電容：5PF max.

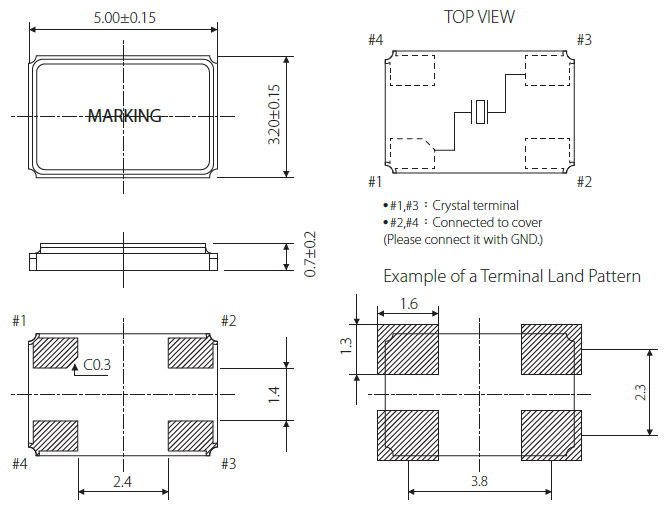

尺寸：超輕薄型5.0*3.2.*0.7mm
應用：平板電腦，USB接口，臺式電腦主機，單板照相，移動電源，無線模塊，車載遙控器等領域產品。
.jpg)
希華敏銳地掌握電子產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流，致力于開發小型化、高頻與光電領域等石英晶振產品，與日本同業并駕齊驅。且深耕微機電(MEMS)技術領域，加速導入TF SMD Crystal的量產，藉以擴大公司營收規模并且提升獲利空間。
從人工晶棒長成到最終產品，透過最佳團隊組合及先進之生產技術，建立完整的產品線，包含人工水晶、石英晶片、SAW WAFER，以及石英晶體、石英晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等，以健全的供應煉系統，為客戶提供全方位的服務。

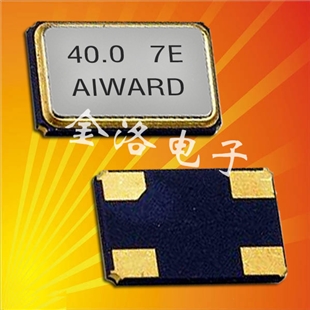

希華晶振,SX-5032晶振,5032晶振,希華石英晶振，屬于無源四腳貼片石英晶振的其中一種，同時也是一款符合歐盟ROHS規定標準的無鉛環保晶振，5032mm中小型的體積與3225mm，2520mm成為晶振市場上最為常用的幾種晶振尺寸，SX-5032晶振本身具有+/-10ppm的高精度，和8.000MHZ~54.000MHZ的頻率偏差，因此特別適用于小型化數碼市場及家電領域。
| 希華晶振型號 | SX-5032晶振,石英水晶諧振器 |
| 頻率范圍 | 8.000MHZ~54.000MHZ |
| 頻率公差(25℃) | ±10ppm |
| 頻率穩定度超過工作溫度范圍 | ±10ppm,±15ppm 可指定 |
| 操作溫度范圍 | -10-+ 60℃，可指定 |
| 并聯電容CO | 5pF Max. |
| 驅動電平 | 1-100μW（μW100典型） |
| 負載電容 | 12pF,可指定 |
| 老化（25℃） | ±3 ppm /年最大。 |
| 存儲溫度范圍 | -40-+90℃ |
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存石英晶體諧振器產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
9.安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD晶振產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管貼片晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
1. 驅動能力
驅動能力說明諧振器晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加臺灣晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致5032晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
頻率和負載電容特征圖器
振蕩回路參數設置參考
頻率和負載電容特征圖器
振蕩回路參數設置參考
