作為現代化工業生產中，不可缺少的一種元器件,Oscillator在業界一直備受關注，廣大頻率元件制造商，也在不斷的突破新技術，直到現在，仍有許多工程師在研究振蕩器的電路和工作原理。我們都知道石英晶體振蕩器的工作特性是頻率振蕩，比起普通的晶體，振蕩器多了很多優勢，比較說不用外接電源就可以通電，并轉化為機械能，對任何產品來說都很重要。Oscillator市面上常見的大部分都是四個焊腳的，每個腳的用處都不一樣，在業內有一種說法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。即使不用配置復雜的電路，但穩定性，信號都比較好。
晶體振蕩器是電子振蕩器電路，用于壓電材料的振動晶體的機械共振。它將產生具有給定頻率的電信號。該頻率通常用于跟蹤時間，例如：腕表用于數字集成電路，以提供穩定的時鐘信號，也用于穩定無線電發射器和接收器的頻率.Quartz晶體主要用于射頻（RF）振蕩器。石英晶體是最常見的壓電諧振器類型，在我們使用它們的振蕩器電路中，因此它被稱為晶體振蕩器。必須設計晶體振蕩器以提供負載電容。

有不同類型的振蕩器電子電路正在使用它們是：線性振蕩器-哈特利振蕩器，相移振蕩器，阿姆斯特朗振蕩器，克拉普振蕩器，科爾皮茲振蕩器。弛豫振蕩器-Royer振蕩器，環形振蕩器，多諧振蕩器和壓控振蕩器（VCO）。很快我們將詳細討論晶體振蕩器，晶體振蕩器的工作和應用。
晶體振蕩器：
通常雙極晶體管或FET用于構造石英晶體振蕩器電路。這是因?yàn)檫\(yùn)算放大器可用于低于100KHz的不同低頻振蕩器電路，但運算放大器不具有工作帶寬。在高于1MHz的晶體上匹配的問題將是一個問題。為克服這個問題，設計了Colpitts晶體振蕩器。它將在更高的頻率下工作。在這個振蕩器中，提供反饋振蕩的LC振蕩電路已被石英晶體取代。

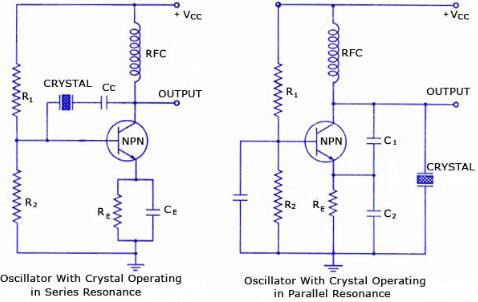

晶體振蕩器電路圖

晶體振蕩器工作：
晶體振蕩器電路通常工作在逆壓電效應的原理上。施加的電場將在一些材料上產生機械變形。因此，它利用振動晶振的機械共振，該機械共振由壓電材料制成，用于產生特定頻率的電信號。通常石英晶體振蕩器是高度穩定的，由良好的品質因數（Q）組成，它們尺寸小，并且經濟上相關。因此，與諸如LC電路，轉向叉的其他諧振器相比，石英晶體振蕩器電路更優越。通常在微處理器和微控制器中，我們使用8MHz晶體振蕩器。

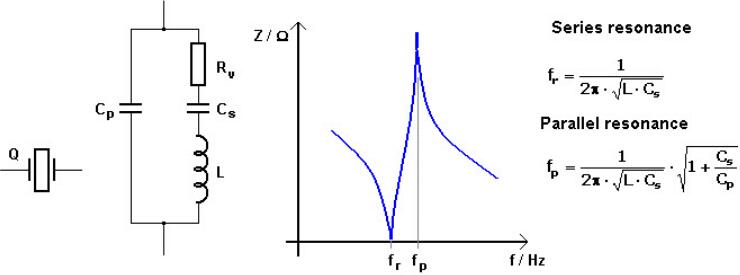

等效電路也描述了晶體的晶體作用。只需看看上面顯示的等效電路圖。電路中使用的基本元件，電感L表示晶體質量，電容C2表示順應性，C1用于表示由于晶體的機械成型而形成的電容，電阻R表示晶體的內部結構摩擦，石英晶體振蕩器電路圖由兩個諧振組成，例如串聯和并聯諧振，即兩個諧振頻率。

晶體振蕩器工作

當電容C1產生的電抗與電感L產生的電抗相等且相反時，發生串聯諧振.fr和fp分別代表串聯和并聯諧振頻率，'fr'和'fp'的值可以通過使用來確定以下公式如下圖所示。上圖描述了等效電路，諧振頻率的曲線圖，諧振頻率的公式。
晶體振蕩器的使用：
通常，我們知道，在微處理器和微控制器的設計中，OSC晶振用于提供時鐘信號。例如，讓我們考慮8051微控制器，在這個特定的控制器中，外部晶體振蕩器電路將工作在12MHz，這是必不可少的，即使這個8051微控制器（基于型號）能夠工作在40MHz（最大）必須提供12MHz在大多數情況下，因?yàn)閷τ跈C(jī)器周期8051需要12個時鐘周期，所以在1MHz（取12MHz時鐘）到3.33MHz（取最大40MHz時鐘）時給出有效循環速率。該特定晶體振蕩器具有1MHz至3.33MHz的循環速率，用于產生所有內部操作同步所需的時鐘脈沖。晶體振蕩器在各種領域有各種應用，下面給出一些晶體振蕩器應用。
ColpittsCrystalOscillator應用程序：
Colpitts Oscillator用于在非常高的頻率下產生正弦輸出信號。這種石英晶體振蕩器可以用作不同類型的傳感器，例如溫度傳感器由于我們在Colpitts電路中使用的SAW器件，它直接從其表面感應。

Colpitts Crystal Oscillator

Colpitts振蕩器的應用主要涉及使用各種頻率的頻率。也用于無阻尼和連續振蕩條件。使用Colpitts電路中的某些器件，我們可以實現更高的溫度穩定性和高頻率。Colpitts用于開發移動通信和無線電通信。
阿姆斯壯晶體振蕩器的應用：

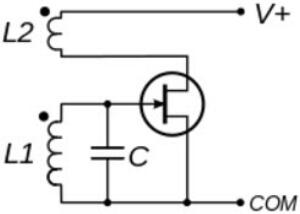

該電路直到20世紀40年代才流行。這些廣泛用于再生無線電接收器。在該輸入中，來自天線的射頻信號通過附加繞組磁耦合到諧振電路中，并且減少反饋以獲得反饋回路中的控制。最后，它產生一個窄帶射頻濾波器和放大器。在這個有源的貼片石英晶振中，LC諧振電路被反饋回路取代。

在軍事和航空航天領域：
對于高效的通信系統，晶體振蕩器用于軍事和航空航天。該通信系統是建立在導航系統的導航目的和電子戰。
在研究和測量：
晶體振蕩器用于天體導航和空間跟蹤目的的研究和測量，用于醫療設備和測量儀器。
晶體振蕩器的工業應用：
晶體振蕩器有許多工業應用。它們廣泛用于計算機，儀器儀表，數字系統，鎖相環系統，調制解調器，船舶，電信，傳感器以及磁盤驅動器中。Crystal Oscillator還用于引擎控制，時鐘和計算機，立體聲以及GPS系統。這是一個汽車應用程序。石英晶體振蕩器用于許多消費品中。例如，有線電視系統，攝像機，個人計算機，玩具和視頻游戲，蜂窩電話，無線電系統。這是Crystal Oscillator的消費者應用。
這就是什么是晶體振蕩器，它的工作和應用。我們相信本文中提供的信息有助于您更好地理解這一概念。此外，如果您對本文有任何疑問或有任何實施電氣和電子項目的幫助，您可以通過以下評論部分的評論來與我們聯系。這是一個問題，晶體振蕩器的主要功能是什么？
振蕩器的成本通常都比諧振器高，因?yàn)樗募夹g(shù)要求和性能更高，滿足更多中高端產品的設計方案需求，而且Oscillator的選擇有很多種，不同產品可以根據自身的要求選擇不同外形，功能，性能的振蕩器。甚至可以滿足產品高頻率的要求，從1.000MHz~1000.000MHz都有對應的料號。金洛鑫電子提供臺灣，日本，歐洲，美國的進口晶振品牌型號供選，和晶振訂購，售后，樣品，技術支持等一站式服務！
