大批量 – 振動石英是最好的選擇!
使用石英在大批量時具有成本優勢。通常含有微控制器已經是一個有源組件，允許使用石英和幾個無源組件配置一個振蕩器。IC制造商的用戶信息提供了一些電路的基本信息，但經常忽略重要的細節，如允許的石英負載或石英外圍的適當尺寸。
Ab etwa 40MHz werden in der Regel Oberton-Quarze eingesetzt. Diese erfordern schaltungstechnische Vorkehrungen, um das Anschwingen auf dem Grundton zu unterbinden. Schaltungen mit Oberton-Quarzen sollten besonders sorgfältig  dimensioniert und in ihrem Betriebsverhalten geprüft werden.
這種配置最常見，在圖2(下圖)中，可以看到左側是基本配置，而不是逆變器，也可以用一個簡單的晶體管來實現相位移180度并得到加強。對于額外的180°，網絡反饋必須提供石英與兩個電容器 C1 和 C2 和一個 RV 電阻一起組成。總的來說，它可以達到360°，與適當的增益一起滿足振動條件。

Bei Microcontrollern ist meist der Inverter für diese Pierce-Oszillatorschaltung bereits enthalten.
Dies erlaubt zudem sehr einfach, statt eines Quarzes einen Oszillator an OSC1 anzuschließen und OSC2 offen zu lassen.
電阻RV可以作為逆變器的輸出阻抗和/或作為集成電阻，包括微控制器。這同樣適用于高阻抗RGK,它設置直流工作點。 不幸的是，半導體制造商對此幾乎沒有提供任何信息。
C1、振動像素、C2 和 RV 構成頻率相關反饋網絡，C1,C2和Rv應該這樣選擇。總的來說，它為石英提供了合適的負載能力，同時允許的最大負載能力。 石英的負荷不會超過，特別是可以通過 RV 進行設置。許多處理器制造商已經在逆變器輸出上集成了一個電阻，但是放置一個(額外的)是有意義的。在數據表中缺少阻抗和電壓電平信息時預測外部電阻，只有 通過了解逆變器輸出端的參數，可以實現最佳的相位和振動行為，以及避免超過允許的石英負荷。
將 C1 和 C2 設置為相同大小是沒有意義的(例如,將每個大小設置為負載容量的兩倍)。C2有很多對頻率的影響小于 C1，因為 C2 與 RV 或逆變器輸出阻抗有效匹配 轉化為更高的容量值。因此，不可能從簡單的串聯切換公式確定容量 C1 和 C2 與指定負載能力相對應的值。首先最好是C2 至少選擇2-3倍的因子，C1等于或略大于規定的因子，使用由此產生的C2與C1的比率，然后同時產生有意義的負載能力，將逆變器輸出的低阻抗轉換為高反變量輸入。
帶 Colpitts 振蕩器的微控制器

微控制器的接口對于一個 配置了 Colpitts 電路 (圖 3) ,因此適用于 與 Pierce 振蕩器相似: 尺寸是特殊的。 給予注意。
gf. 這里甚至可以添加額外的組件 例如，需要一系列的石英容量 以匹配石英的負載能力。為了安全請聯系我們的開發部門。
單個振蕩器接口的微控制器

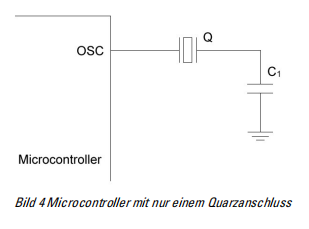

有時,微控制器的數據表顯示擺動石英排成一個大規模的電容器 (圖4)在這種情況下,石英的負載能力可以 由串行容量C1的值來滿足。
應始終檢查振動儲備

Um zu prüfen, ob der Quarz in der Schaltung sicher anschwingt, wird in Reihe zum Quarz manuell ein Widerstand eingelötet. Hierzu eignen sich SMD Widerstände am besten. Die Schaltung muss auch dann anschwingen, wenn der Widerstandswert um einen vorher festgelegten  Faktor X höher ist als der gemäß Spezifikation maximale

Resonanzwiderstand des Quarzes. Dieser ist dem Datenblatt zu entnehmen  und ist mit ESRmax oder R1max bezeichnet. Der Faktor X sollte mindestens 3  im gesamten Betriebstemperaturbereich betragen, branchenspezifisch sind  auch höhere Werte für X angemessen.

Bild 5: Die Anschwingreserve wird überprüft, indem manuell ein kleiner SMD-Widerstand

an einen der Anschlüsse des Quarzes ge lötet wird

對于小批量，出于經濟原因，建議使用振蕩器而不是石英，振蕩器易于連接并在其操作行為中安全。對于較大的數目，往往在微控制器上使用更便宜的石英作為時鐘發射器。以上就是描述如何選擇和測量所需的外部無源元件方法，同時，也介紹了一種簡單的測試方法來檢查振動儲備。
