物聯網應用晶振的多元化應用場景,天然對元器件的"空間占用"提出了近乎苛刻的要求.這種需求并非單純追求"小",而是源于場景功能實現與用戶體驗提升的雙重驅動,具體可從三大典型場景展開分析:智能穿戴設備:以兒童智能手表,醫療健康手環為例,這類設備需在方寸之間集成高清屏幕,心率傳感器,GPS定位模塊,藍牙通信芯片及大容量電池等組件.以主流兒童智能手表為例,其內部可用空間通常僅為8-12立方厘米,留給電壓控制振蕩器等核心元器件的空間往往僅有3-5立方毫米.若元件尺寸超出限制,輕則導致設備厚度增加(如從10mm增至13mm以上),喪失便攜性,重則可能擠壓電池容量,導致續航從7天縮短至3天,直接影響用戶使用體驗,微型傳感器節點:在農業物聯網領域,土壤濕度傳感器需埋入地下5-10厘米深度,直徑若超過2厘米,不僅會破壞土壤結構,還可能影響作物根系生長,在工業場景中,設備振動監測器常需安裝在電機,齒輪箱等精密機械的縫隙處,這些縫隙寬度多在3-5毫米之間,尺寸超標的傳感器根本無法嵌入,只能外掛安裝,而外掛式設計易受粉塵,油污,振動等環境因素干擾,導致監測數據偏差率升高30%以上,低功耗物聯網模組:NB-IoT,LoRa等低功耗廣域網模組,是物聯網設備實現數據傳輸的核心部件,其常見尺寸需控制在20mm×15mm以內,以適配智能水表,智能電表等小型終端.模組內部PCB板面積有限,若電壓控制振蕩器尺寸過大(如超過3mm×2mm),不僅會擠壓天線,通信芯片的布局空間,還可能因元件間距過小引發電磁干擾,導致信號傳輸速率下降15%-20%,甚至出現數據丟包現象.這些場景的共性需求清晰表明,"微型化"已不再是物聯網元器件的"加分項",而是決定產品能否落地應用的"必備項"——而TCX0系列KX0-88的設計,從研發之初就精準瞄準這一核心痛點,通過技術創新實現了尺寸與性能的平衡.

KX0-88的微型化優勢:極致尺寸,打破空間限制

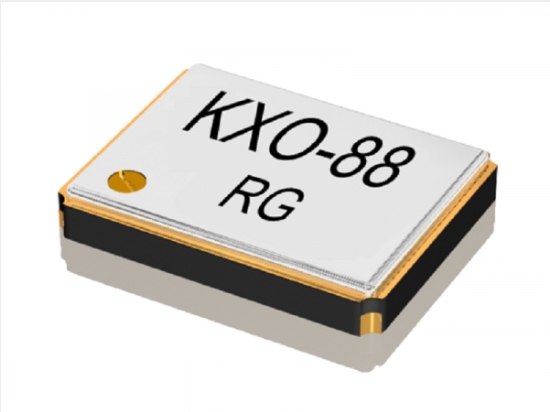

作為TCX0系列專為微型化場景打造的旗艦產品,KX0-88在尺寸設計上突破了傳統電壓控制振蕩器的技術瓶頸,通過封裝工藝革新與結構優化,實現了"小而精"的設計目標:超小封裝,空間占用僅為傳統產品的1/3:KX0-88采用業界領先的QFN(無引腳四方扁平封裝)微型工藝,其標準封裝尺寸可低至1.6mm×1.2mm×0.4mm,部分定制型號甚至支持1.2mm×1.0mm×0.3mm的超小規格.對比傳統電壓控制振蕩器(如常規2.5mm×2.0mm×0.6mm的SOT-23封裝產品),KX0-88的平面面積減少64%,體積減少近70%,空間占用僅為傳統產品的1/3.這種超小尺寸使其能輕松嵌入物聯網設備的"邊角料空間",例如在智能手環的PCB板上,可直接布局在電池與傳感器之間的間隙處,為電池容量提升(如從200mAh增至250mAh)騰出寶貴空間,薄型化設計,適配多層集成需求:物聯網設備為提升集成度,越來越多地采用多層PCB板設計,這就要求元器件具備薄型化特性.KX0-88的厚度嚴格控制在0.5mm以內,其中1.6mm×1.2mm型號厚度僅為0.4mm,完美適配4層及以上PCB板的堆疊布局.以智能門鎖為例,其主控板采用3層PCB設計,KX0-88可與微型電容(厚度0.3mm),貼片電阻(厚度0.2mm)等薄型元件共同布局在中間層,不僅避免了元件在表層的空間爭奪,還能減少信號在不同層之間的傳輸損耗,提升電路穩定性,高精度封裝,提升組裝兼容性:微型化元件若封裝精度不足,易導致生產過程中出現虛焊,錯焊等問題,增加物聯網模組的制造成本.KX0-88的微型封裝采用高精度應用晶振模具沖壓工藝,引腳間距精準控制在0.4mm,引腳寬度偏差不超過0.02mm,遠高于行業0.05mm的偏差標準.這種高精度設計使其能完美適配物聯網設備常用的SMT(表面貼裝技術)自動化生產線,貼裝良率可達99.8%以上,相比同尺寸低精度產品(貼裝良率約95%),可降低4.8個百分點的組裝不良率,按百萬級量產規模計算,每年可為廠商節省數十萬元的返工成本.此外,KX0-88的封裝外殼采用耐高溫的陶瓷材質,可承受-40℃~125℃的溫度范圍,即使在回流焊工藝(焊接溫度達260℃)中也能保持結構穩定,進一步保障了物聯網設備的生產可靠性.

不止微型化:KX0-88適配物聯網的"全場景性能"

物聯網應用對元器件的需求,從來不是"單維度比拼尺寸",而是"尺寸+性能+功耗"的綜合考量.KX0-88在實現極致微型化的同時,通過電路設計優化與材料創新,兼顧了物聯網場景的核心性能需求,真正做到"小而強":低功耗特性,匹配物聯網"長續航"需求:物聯網設備中,約70%的終端依賴電池供電,如智能傳感器,無線門禁等,這類設備通常要求續航時間達到1-3年,以減少更換電池的維護成本.KX0-88采用低功耗CMOS晶振電路設計,靜態電流可低至50μA以下,在休眠模式下電流甚至可降至10μA,相比同尺寸傳統電壓控制振蕩器(靜態電流約70μA),功耗降低30%以上.以農業土壤濕度傳感器為例,采用KX0-88后,每天工作2小時,休眠22小時的模式下,單節5號電池(容量1500mAh)可支持設備連續工作2.5年,相比使用傳統元件(續航1.8年),續航時間延長40%,穩定的頻率特性,保障數據傳輸可靠:物聯網設備的核心功能(如數據采集,無線通信)高度依賴穩定的時鐘信號,頻率漂移會直接導致數據傳輸錯誤,通信中斷等問題.KX0-88內置高精度石英晶體諧振器,配合溫度補償電路,在工業級溫度范圍(-40℃~85℃)內,頻率穩定性可達±5ppm(即每攝氏度溫度變化,頻率偏差不超過5/1000000),遠優于行業±10ppm的平均水平.在戶外氣象監測設備中,即使面臨-30℃的低溫或70℃的高溫環境,KX0-88仍能保持穩定的時鐘信號,確保傳感器采集的溫度,濕度數據精準傳輸至云端,數據準確率提升至99.9%,相比使用普通元件(準確率約98%),錯誤率降低95%,寬電壓適配,兼容物聯網多電源場景:物聯網設備的供電電壓差異較大,智能穿戴設備常用3.7V鋰電池(放電電壓范圍3.0V~4.2V),工業傳感器常用3.3V直流供電(允許偏差±0.3V),而部分微型設備甚至采用1.8V低壓供電.KX0-88支持1.8V~3.6V的寬電壓輸入范圍,在該電壓區間內,頻率輸出穩定性偏差不超過±2ppm,無需額外添加電壓轉換模塊(如LDO低壓差穩壓器).這一特性不僅減少了元件數量(可省去1-2個輔助元件),進一步壓縮了PCB板空間(節省約10%的布局面積),還降低了電路復雜度,減少了電壓轉換過程中的功耗損耗(約5%~8%),同時避免了因電壓轉換模塊故障導致的設備失效風險.此外,KX0-88還具備低相位噪聲特性(在1kHz偏移頻率下,相位噪聲≤-120dBc/Hz),可減少對無線通信信號的干擾,特別適合在物聯網模組中與通信芯片配合使用,提升信號傳輸質量.

實際應用案例:KX0-88如何賦能物聯網場景

案例1:智能穿戴設備——兒童智能手表

某國內知名穿戴設備廠商在2024年新款兒童智能手表研發中,面臨"電池容量與設備體積"的核心矛盾:市場需求要求手表厚度控制在10mm以內,同時續航時間需達到7天以上,但現有方案中,傳統電壓控制振蕩器(尺寸2.0mm×1.6mm)占用了過多空間,導致電池容量只能限制在350mAh,續航僅能達到5天,無法滿足用戶需求.在引入KX0-88后,其1.6mm×1.2mm的微型封裝為電池騰出了近15%的PCB板空間,廠商成功將電池容量提升至380mAh,同時通過KX0-88的低功耗特性(靜態電流45μA,相比傳統元件降低35%),進一步減少了設備能耗.最終,新款兒童智能手表在厚度控制在9.8mm的前提下,續航時間達到7.5天,超出市場預期.產品上市后,憑借"輕薄機身+長續航"的優勢,首月銷量突破50萬臺,市場反饋良好,用戶滿意度評分達4.8/5.0(主要好評集中在"佩戴舒適""不用頻繁充電").

案例2:工業物聯網——設備振動監測傳感器

某工業自動化企業為某汽車零部件制造商提供電機狀態監測解決方案,需開發一款可嵌入電機外殼的微型振動傳感器.此前,該企業采用的傳統電壓控制振蕩器尺寸為2.5mm×2.0mm,導致傳感器整體體積達到3cm×2cm×1cm,無法嵌入電機外殼(內部預留安裝空間僅為2.5cm×1.5cm×0.8cm),只能采用外掛安裝方式.但外掛安裝易受車間粉塵,油污及機械振動干擾,監測數據的偏差率高達15%,無法滿足汽車零部件生產的高精度要求.改用KX0-88后,傳感器的核心元件尺寸大幅縮減,整體體積縮小至2cm×1cm×0.5cm,成功嵌入電機外殼內部,避免了外部環境干擾.同時,KX0-88的頻率穩定性(±5ppm)確保了振動數據采集的精準性,監測數據偏差率降至3%以下,達到行業領先水平.該解決方案部署后,汽車零部件制造商的電機故障預警準確率提升至98%,設備停機時間減少40%,每年為企業節省生產成本約200萬元.

案例3:智能家居——無線門窗傳感器

某智能家居品牌在無線門窗傳感器產品迭代中,面臨"隱蔽安裝與用戶體驗"的挑戰:傳統傳感器厚度約5mm,安裝在門窗縫隙處時易被察覺,影響家居美觀,同時,由于元件功耗較高,傳感器需每6個月更換一次紐扣電池,頻繁的維護操作導致用戶投訴率較高(約12%的用戶反饋"更換電池麻煩").選用KX0-88后,其微型化設計(厚度0.4mm)使傳感器整體厚度控制在3mm,可直接粘貼在門窗框的縫隙處,肉眼幾乎不可見,完美實現"隱蔽安裝",同時,KX0-88的低功耗特性(休眠電流10μA)大幅降低了傳感器能耗,配合優化的電源管理方案,單節CR2032紐扣電池(容量220mAh)可支持設備連續工作2年,更換電池周期延長3倍.產品升級后,用戶投訴率降至2%以下,復購率提升15%,成為該品牌的明星產品之一.

TCX0系列中的KX0-88一款微型化產品最適合用于物聯網應用

12.87000	KX-327V	1.25 \| 1.05 \| 0.5 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87001	KX-327V	1.25 \| 1.05 \| 0.5 mm	32.768 kHz	9 pF	± 20 ppm
12.87002	KX-327V	1.25 \| 1.05 \| 0.5 mm	32.768 kHz	7 pF	± 20 ppm
12.87034	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	4 pF	± 20 ppm
12.87080	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87081	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	6 pF	± 20 ppm
12.87083	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	6 pF	± 20 ppm
12.87086	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	6 pF	± 10 ppm
12.87090	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 10 ppm
12.87095	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 10 ppm
12.87105	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	6 pF	± 10 ppm
12.87107	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87109	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12 pF	± 15 ppm
12.87110	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87111	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87112	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87113	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 5.0 ppm
12.87114	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87115	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87116	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87118	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	6 pF	± 20 ppm
12.87119	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	6 pF	± 20 ppm
12.87120	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87121	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87123	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	6 pF	± 30 ppm
12.87126	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87127	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	6 pF	± 30 ppm
12.87128	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	6 pF	± 20 ppm
12.87129	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87130	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87131	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87132	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 20 ppm
12.87133	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87134	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 10 ppm
12.87135	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 20 ppm
12.87136	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87137	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	9 pF	± 20 ppm
12.87138	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 5.0 ppm
12.87139	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 10 ppm
12.87143	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 20 ppm
12.87144	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 5.0 ppm
12.87145	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87146	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 10 ppm
12.87147	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 10 ppm
12.87148	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 20 ppm
12.87149	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 20 ppm
12.87150	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87151	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 30 ppm
12.87152	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87153	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 20 ppm
12.87155	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 30 ppm
12.87157	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 5.0 ppm
12.87158	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 10 ppm
12.87159	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87160	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	12.5 pF	± 20 ppm
12.87161	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	12.5 pF	± 5.0 ppm
12.87163	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	7 pF	± 20 ppm
12.87164	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	9 pF	± 30 ppm
12.87165	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	9 pF	± 20 ppm
12.87166	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	12.5 pF	± 20 ppm
