前面的文章中有提到過，影響晶體和晶體振蕩器老化的因素的有很多種，大多都是因?yàn)榄h(huán)境，這個環境指的是生產車間和儲存地的環境，并將這些原因統一分類，形成一個老齡化機制。在這些的前提之下，還要考慮晶體本身的電極效應，二者之間緊密相連，只有真正了解并熟練運用相關知識，才能提前預防晶振的老化，這些問題應該放入開發和設計方案中，無論是制造商還是采購商，在接觸晶體/振蕩器時，都應注意以下內容提到的要點。
晶振老齡化機制：
石英晶體振蕩器老化的主要原因是由于污染物的吸附或解吸，晶體的安裝結構中的應力消除，電極的變化，封裝泄漏以及石英材料的變化而向諧振器表面的質量傳遞。污染轉移效應：吸附，解吸，氧化和滲透。因?yàn)楹穸燃羟芯w單元（例如AT切割或SC切割單元）的頻率與晶體板的厚度成反比，并且因?yàn)椋纾湫偷?-MHz第三泛音板位于對于100萬原子層厚度，相當于一個石英原子層質量的污染物的吸附或解吸使頻率改變約1ppm。通常，如果質量等于11/2單層石英的污染物從表面吸附或解吸，那么百萬分率的頻率變化等于諧振器的兆赫茲頻率。為了實現低老化，必須在超凈，超高真空環境中制造和密封密封單元，并且能夠長時間保持清潔環境的包裝。
污染物的吸附和解吸主要取決于污染物的性質，吸附表面的性質和溫度。“吸附表面的性質”包括結晶性質。例如，AT切割貼片晶振表面的吸附性質可能與SC-或其他切割的吸附性質不同。

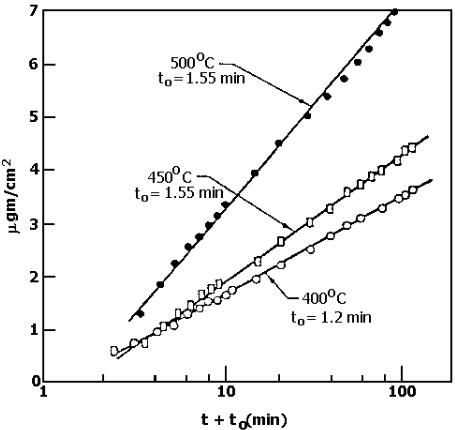

圖3顯示了在400°C，450°C和500°C下76托的氧氣中純鎳氧化的一些數據.Landsberg[7]回顧并總結了圖3中繪制的大量數據類型。除氧化外，還回顧了許多類型固體表面上多種氣體的吸附和解吸數據。對于大多數評論的工作，吸附，解吸和氧化的速率取決于時間的對數。對數時間模型的一些參數很大程度上取決于溫度。晶振在低溫研究中（即<400°C）金屬薄膜的氧化，通常觀察到對數動力學[8]。這些過程的分子模型可以產生觀察到的對數時間依賴性[7]。還有人指出，這種類型的某些特定系統的速率可能不依賴于對數時間。

圖3.鎳的氧化與時間的關系

已證明大量的氫滲透可以產生老化[13]。具有銅電極的5MHz基模諧振器在高真空中密封在鎳HC-6外殼中。在該諧振器老化穩定后，將其浸入一個氫氣氛中并繼續進行老化測量。浸泡三周后，老化增加了30倍，達到每天約3×10-9。老化以這種較高的速率穩定后，除去氫氣。八周后，老化速率穩定在較低的速率，但在去除氫氣后六個月，速率仍然是氫氣暴露前的五倍。
由于氣密密封不良或滲透通過外殼壁而泄漏到外殼中，吸附和溶解的氣體的除氣也會導致老化。即使氣密密封是完美的，氣體也可以透過外殼壁[9,10]。由于真空和諧振器技術中使用的大多數材料對氣體具有一定程度的滲透性，因此在外殼內保持低壓水平需要考慮外殼的滲透特性。氫和氦因其分別滲透金屬和玻璃而臭名昭著。即使?jié)B透氣體不會吸附到諧振器上，如果發生顯著的壓力增加，頻率也會因外殼中流體靜壓的變化而發生變化[11,12]。當大量氣體泄漏到真空密封的諧振器中時，老化可能是由于封裝形狀變化引起的電氣和機械效應造成的（有時稱為“油封”，當封裝隨大氣壓力變化而變化時）。偶爾用于廉價諧振器的環氧樹脂封裝或密封件特別容易受到水分滲透的影響。
電極效應：
Au，Ag，Al和Cu的薄膜通常用作石英晶振上的電極。這些薄膜中的應力取決于薄膜材料和厚度以及其他因素。已經顯示[14]薄膜應力以幾小時的時間常數松弛。（測量松弛的溫度在本參考文獻中沒有明確說明，但暗示是在室溫下。膜厚度為100nm。）
薄膜應力還強烈依賴于基板材料和結晶度（無定形，晶體表面取向等），基板清潔度，溫度和化學狀態，沉積過程中基板周圍空間中存在的氣體，純度薄膜材料，沉積速率和沉積過程（蒸發，濺射等）[15-20]。例如，在一些薄膜中，僅通過在沉積期間改變真空系統中的背景壓力，應力可以從拉伸變?yōu)閴嚎s[21-23]。
大量研究表明，薄膜的性質隨著沉積后的時間而變化[24-33]。薄膜的穩定性取決于沉積條件，尤其是襯底溫度，沉積速率（在清潔條件下較低的沉積速率通常導致較少的缺陷），以及沉積后的溫度。例如，發現沉積在玻璃顯微鏡載玻片上的700Å至1650Å金膜的電阻率變化很大程度上取決于基板溫度[33]。當薄膜在46℃下沉積時，在電阻率測量期間，在室溫下，在沉積后的第五小時和最初幾周之間觀察到顯著降低（高達8.5％）。當襯底溫度為112°時C在沉積期間，其接近再結晶溫度124°對于金膜來說，石英晶體電阻率的降低要小得多（0.8到1.5％）。如果沉積期間的基板溫度高于膜材料的再結晶溫度，則膜通常會更穩定。在升高的襯底溫度下沉積具有比沒有襯底加熱然后在稍后退火的沉積明顯更大的穩定效果。原因是在高溫下擴散速率更高，并且表面擴散比體擴散快得多，因此，表面原子在埋入之前有更多機會退火（即移動到低能量位置）。類似地，低沉積速率（在清潔條件下）導致比高速率更穩定的膜。以非常高的速度，表面原子在被埋之前沒有機會退火。高基板溫度也有助于最小化基板和沉積膜中的吸附污染物。如果沉積條件不干凈，則由于污染物結合到膜中，緩慢的沉積速率可能導致膜不太穩定。
電極應力消除對老化的貢獻取決于石英晶體諧振器類型。SC切割[34]和無電極（例如，BVA型[35,36]）諧振器對這種應力消除不敏感。對于其他類型的諧振器，電極應力消除可能是一個因素，特別是對于初始老化。
電極中的其他類型的變化包括擴散效應和化學反應效應。例如，當在弱粘附膜（例如Au）下使用粘附層（例如Cr）時，這兩層可以逐漸地相互擴散[37,38]。化學反應可能發生在電極和石英表面[16]之間，以及電極和諧振器外殼中的氣態污染物之間。一些金屬與石英表面發生化學反應。當金屬氧化物的氧化物形成熱高于SiO2時，金屬可以還原SiO2以形成金屬氧化物并在界面處產生游離硅。a-quartz的氧化物形成熱為-201.34kcal/mol（=8.73eV），而Al2O3為-399千卡/摩爾，Cr2O3為-270千卡/摩爾。因此，在諧振器制造中兩種常用材料Al和Cr通過在金屬-石英界面處形成金屬氧化物而牢固地粘附到石英上。實驗證明，在SiO2-Al界面上形成Al2O3和游離Si[39,40]。氧化物形成金屬和石英表面上的OH之間也發生反應。
金一直是制造低老化諧振器的首選電極材料。其原因在于：1）金不具有高活性，在正常條件下不會形成氧化物（清潔金會從空氣中吸收有機污染物[46]，但是，這些污染物可以通過紫外線/臭氧很容易地去除清潔[47]）;2）金與硅石微弱粘附，粘附力足夠強，電極不會被12,000毫秒的36,000克沖擊分離[48]，但足夠弱，不能支持在X射線形貌上出現的應變梯度（Cr，Al和Ni薄膜在石英中產生應變，在X射線形貌圖中很容易看到）[43];3）純金薄膜中的應力迅速退火[14]。每天12個。最佳SC切割諧振器的初始老化優于最佳AT切割[49,50]，這可能是由于SC切割對某些重要類型的應力（例如應力）具有優異的不敏感性。到電極。
也可以用銅電極制造低老化諧振器[51]，然而，在一項未發表的研究[52]中，盡管鍍銅諧振器表現出較低的初始老化，但長期老化比類似制造的金諧振器更差。電極。
眾所周知，在高溫和高電場的影響下，金和銀等電極材料會擴散到石英中的位錯[53]。雖然在高溫處理的諧振器中已經報道了金和其他電極擴散到石英中[54,55]，但是在沒有電場的情況下，這種擴散不太可能在正常的處理和工作溫度下發生。如果確實發生這種擴散，則隨著石英晶體諧振器老化，例如金在石英上的粘附將改善。沒有觀察到這種改善的粘附性。當對5個高精度玻璃封閉的帶有金電極的諧振器進行了測試時，發現它可以通過“蘇格蘭膠帶測試”輕松去除。即使是微弱粘附的“3MPost-itSelf-Stick可拆卸筆記”也很容易去掉這些金電極[56]。
薄膜的性質可以隨時間變化，例如，Al膜的性質和Al和SiO2之間的界面隨時間變化[41,42]。溫度，溫度循環和電場的存在可以增強這些變化。這些變化可能導致諧振器老化。
高活性金屬如Al或Cr不是低老化進口晶振的首選電極材料，因?yàn)檫@些金屬的薄膜會由于以下原因而老化：1）金屬-石英界面的變化，2）氧氣和其他殘余氣體的吸入在外殼內部，3）在電極邊緣存在的高應變梯度下的變化[43]，和4）由于金屬薄膜和石英之間的強粘附和熱膨脹系數差異導致溫度循環導致的高應變的變化。已經使用液體[44]和等離子體[45]陽極氧化試圖使由于電極上的氧化物生長引起的老化最小化。
在移除電極之后，用任何一種方法，留下了一條非常薄的金條的窄帶，其描繪了電極已經存在的周邊（可以用鑷子刮掉條帶）。當蒸發掩模距石英板有限距離時，該條帶似乎是“陰影”。正在研究條帶更強附著力的原因。對位于電極中心部分下方的石英的初步分析并未表明石英中存在任何金。使用SIMS（二次離子質譜）進行分析。在移除電極之后，用任何一種方法，留下了一條非常薄的金條的窄帶，其描繪了電極已經存在的周邊（可以用鑷子刮掉條帶）。當蒸發掩模距石英板有限距離時，該條帶似乎是“陰影”。正在研究條帶更強附著力的原因。對位于電極中心部分下方的石英的初步分析并未表明石英中存在任何金。使用SIMS（二次離子質譜）進行分析。在移除電極之后，用任何一種方法，留下了一條非常薄的金條的窄帶，其描繪了電極已經存在的周邊（可以用鑷子刮掉條帶）。當蒸發掩模距石英板有限距離時，該條帶似乎是“陰影”。正在研究條帶更強附著力的原因。對位于電極中心部分下方的石英的初步分析并未表明石英中存在任何金。使用SIMS（二次離子質譜）進行分析。當蒸發掩模距石英板有限距離時，該條帶似乎是“陰影”。正在研究條帶更強附著力的原因。對位于電極中心部分下方的石英的初步分析并未表明石英中存在任何金。使用SIMS（二次離子質譜）進行分析。當蒸發掩模距石英板有限距離時，該條帶似乎是“陰影”。正在研究條帶更強附著力的原因。對位于電極中心部分下方的石英的初步分析并未表明石英中存在任何金。使用SIMS（二次離子質譜）進行分析。
確定與特定薄膜制造技術相關的薄膜中應力的可能老化貢獻的強大工具是應力松弛過程的形式，值和溫度依賴性。由于薄膜的這些參數不太難以直接在實際的諧振器材料上測量，因此令人驚訝的是，對于當前使用的石英水晶振子制造技術，已經報道了這種類型的非常少的結果。還提供用于檢測擴散和化學反應效應的強大表面分析工具。
已經表明，諧振器電極之間的直流電壓可以顯著增加初始老化，可能是因?yàn)殡s質和電極的電場驅動擴散[57]。雖然振蕩器設計人員經常設計電路（有時無意中）在電極上放置一個小的直流電壓，但是可以通過串聯一個電容器和幾個兆歐姆電阻器來輕松地降低直流電壓，而不降低諧振器的有效Q值。與諧振器[57]。據報道，銀電極表面的表面催化反應伴隨著銀原子的發射，是鍍銀諧振器的老化機制[58]。
低老齡化一直是國內外各大晶振廠家一直關心，和努力解決的事情，現在市場上的正品晶振壽命普遍比較長，正常無外在因素干預的情況下石英晶振可以工作很多年，只是每年會有一些損耗偏差。所以很多產品在使用久了之后，也會有老化，反應遲鈍，沒有剛開始的時候好用，其實這跟晶振及其他電子元器件是有關系的。要保障產品壽命和使用性能，一定不能采用劣質的晶體晶振，一旦發生故障或停振現象，產品也無法繼續工作了。
