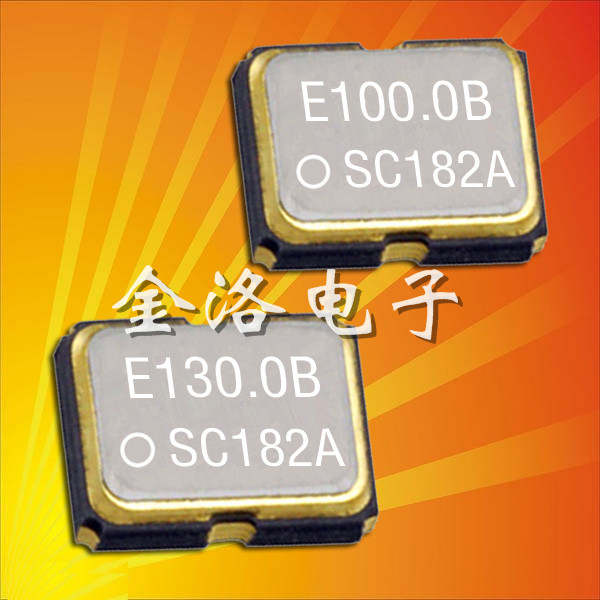

EPSON晶振,SG3225VAN晶振,差分輸出晶振,晶體振蕩器“SG3225VAN 100.000000M-KEGA3”
參數:頻率范圍73.500MHZ-700.000MHZ
電源電壓:2.5V
頻率老化:  ±5ppm
工作溫度: -40℃~+85℃
保存溫度: -40℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
輸出方式：LVDS

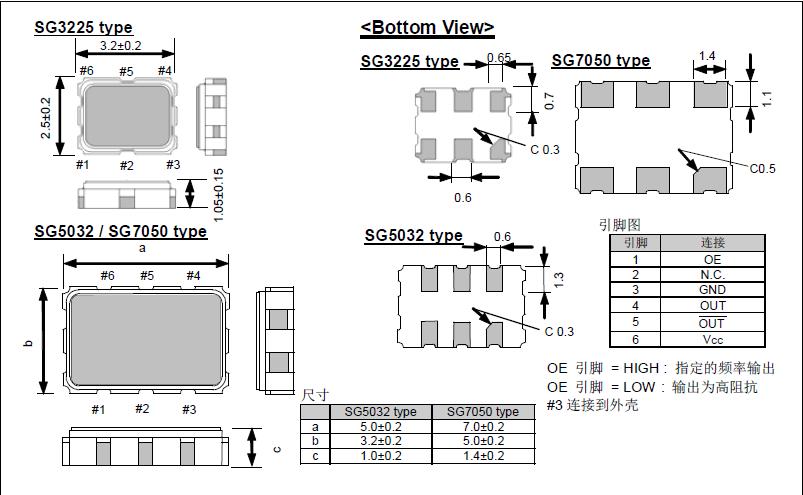

尺寸：超輕型設計3.2*2.5*1.05
應用：智能家用電器、數碼IT產品、安防設備、車載導航儀、千兆以太網、網絡路由器、光纖通信等產品。

           愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,“SG3225VAN 100.000000M-KEGA3”創造出更小、更高性能或全新功能的元器件;在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.

       EPSON晶振,SG3225VAN晶振,差分輸出晶振,晶體振蕩器，“SG3225VAN 100.000000M-KEGA3”是一款輸出方式為LVDS的有源晶振，頻點的范圍高達73.500MHz~700.000MHz之間可以選擇，工作時溫度特性是-40~+-85℃，也就是說在這個溫度范圍內，SG3225VAN晶振的啟振時長為3ms，常用的電源電壓是2.5V和3.3V的，非常的低功耗。

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保貼片晶振產品未撞擊機器或其他電路板等。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示石英振蕩器單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則這款晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款貼片晶振的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
