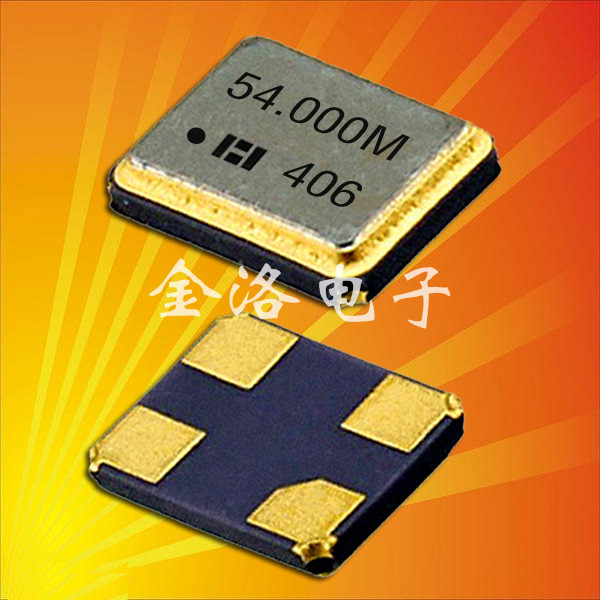

鴻星晶振系列,HXO-S晶振,3225晶振,有源晶振
參數:頻率范圍1.000MHZ-54.000MHZ
電源電壓: 1.8V、2.8V、3.3V、5.0V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±25ppm、±50ppm、±100ppm
輸出方式：CMOS
尺寸：重量輕小型3.2*2.5*1.2mm
應用：無線模塊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,單反數碼相機,DSL,IT產品,光電模塊,PC終端和LCDM等高端數碼領域.

         杭州鴻星電子有限公司于1979年成立，產品由專業電阻器、電容器制造廠，公元1991年于臺灣投入石英晶體之研發制造、1991年開始于中國大陸拓展生產基地，至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處。
        我們投資在團隊能力、基礎建設是為了讓客戶每個產品的心臟都健康的跳動。因此鴻星建立有機學習成長的平臺，激勵跨單位團隊合作的活動，要為更好的環境與晶振產品不斷的改善。

         鴻星晶振系列,HXO-S晶振,3225晶振,有源晶振，是臺灣鴻星電子股份有限公司3225mm封裝晶振的系列，該系列有HXO-SF，HXO-SC，HXO-SD，HXO-SE四款石英晶體振蕩器，分別對應5.0V，3.3V，2.8V，1.8V的電源電壓，HXO-S晶振系列產品的輸出方式為CMOS，可應用在多種不同的電子的產品，發揮各自本身的電氣特性，是真正的低功耗，低電流晶振。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

HXO-S系列 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： HXO-SF HXO-SC HXO-SD HXO-SE

·

（2） 抗低,電容負載 型號： HXO-SF HXO-SC HXO-SD HXO-SE

·

（3） TTL 負載 型號： HXO-SF HXO-SC HXO-SD HXO-SE

·

（4） LV-PECL 負載 型號： HXO-SF HXO-SC HXO-SD HXO-SE

·

（5）LV-PECL 負載 型號： HXO-SF HXO-SC HXO-SD HXO-SE



（6） LV-PECL 負載 型號： HXO-SF HXO-SC HXO-SD HXO-SE



（7） LVDS 負載 型號： HXO-SF HXO-SC HXO-SD HXO-SE



（8） HCSL 負載 型號： HXO-SF HXO-SC HXO-SD HXO-SE
