首頁進口晶振溫補晶振,石英晶振,貼片晶振,7Z晶振

溫補晶振,石英晶振,貼片晶振,7Z晶振

規格型號：46825950
頻率：26.000MHZ~52.000MHZ

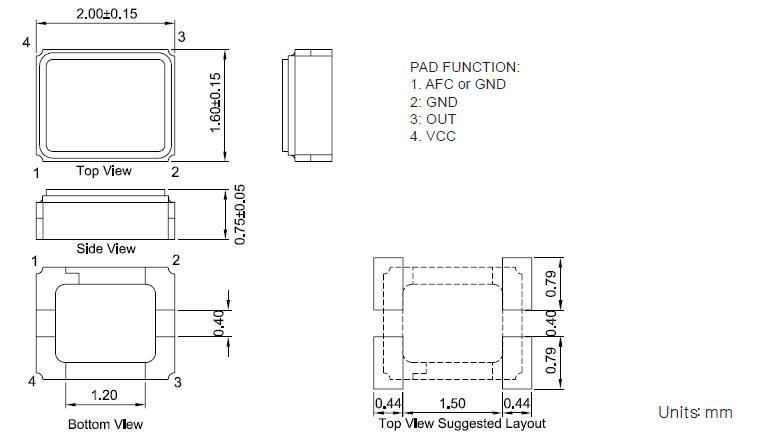

尺寸：2.0*1.6*0.75mm 詳細資料請查看PDF
PDF
產品描述：被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

溫補晶振,石英晶振,貼片晶振,7Z晶振
頻率范圍26.000MHZ-52.000MHZ
電源電壓:1.8V
頻率老化:  ±1.5ppm
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±0.5 ppm
輸出方式：COMS
尺寸：小體積2.0*1.6*0.75mm
應用：智能手機，無線基站，精密儀器，GPS衛星，汽車電子，程控交換設備，網絡控制器，精密儀器，智能硬件等產品身上。

    臺灣晶技股份有限公司于1983年創立，為臺灣第一家石英晶振制造商，故以之為名，同時將公司英文名稱定為Taiwan Crystal Company。溯至1990年，公司因多角化經營之故，遂將英文名稱更名為Txc Corporation，同時對外開始使用TXC縮寫，作為公司對外正式的英文名稱，并逐漸形成企業的代表符號以迄于今。

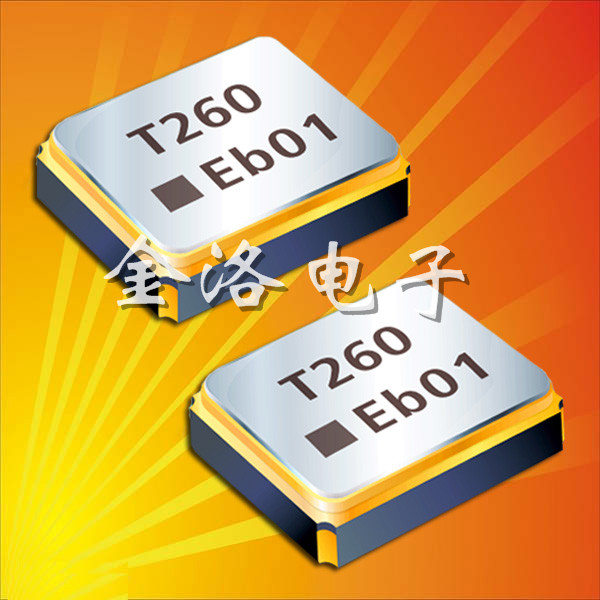

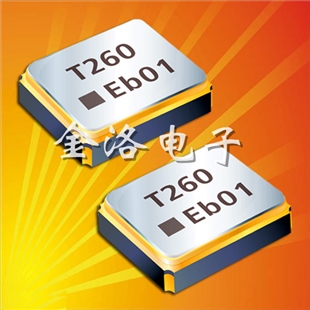

     溫補晶振,石英晶振,貼片晶振,7Z晶振，這款晶振來自臺灣的品牌晶技晶振，主要有有26M，33.6M，38.4M和40M這四種頻率，工作的溫度特性是-30~+85℃之間，本身的體積非常小，只有2.0*1.6*0.75mm，7Z晶振可以說是溫補晶振中屬于最小的一款，符合ROHS規定，編帶式的包裝滿足高效貼片機的自動貼裝。

晶振型號/輸出類型	7Z晶振,臺產晶振
晶振類型	TCXO振蕩器
占空比	45 % ~ 55 %
振蕩模式	基本/第三泛音
電源電壓	1.8V
頻率范圍2	13.000MHZ-52.000MHZ
頻率穩定度	±0.5ppm
工作溫度	-30~+85℃
保存溫度	-40~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	3 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±5ppm /年最大。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶體的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致進口晶體振蕩器無法產生振蕩和/或非正常工作。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在電路中提供足夠的負極電阻，否則會增加溫補晶振啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極

3.負載電容
如果電路中負載電容的不同，可能導致TXC晶振頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

振蕩回路參數設置參考
