晶振規格

單位

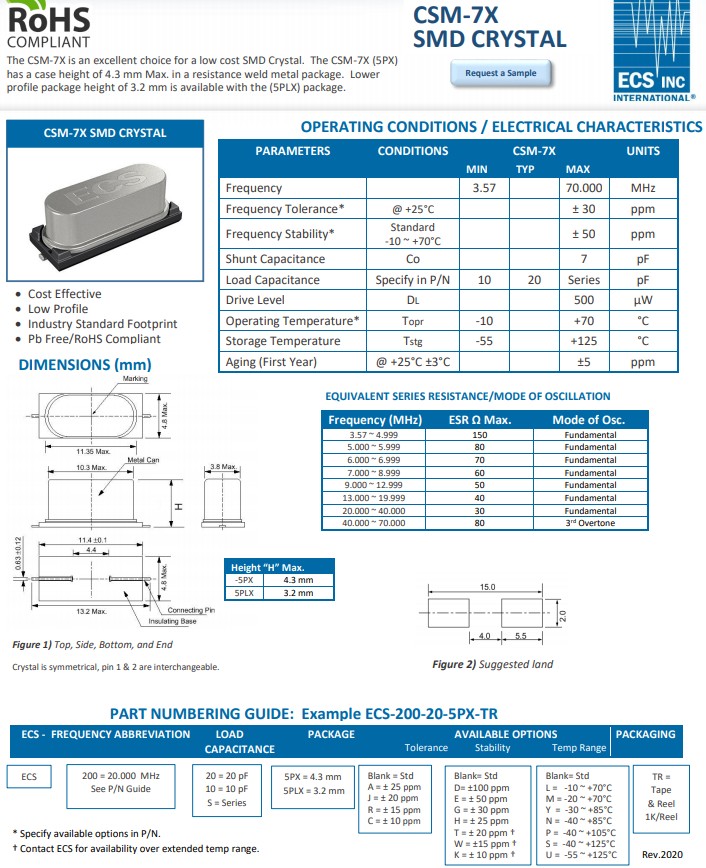

CSM-7X頻率范圍

石英晶振基本條件

標準頻率

f_nom

3.57~70.0MHZ

標準頻率

儲存溫度

T_stg

-55°C ～ +125°C

裸存

工作溫度

T_use

-10°C ～ +70°C

標準溫度

激勵功率

DL

200μW Max.

推薦:1μW ～ 100μW

頻率公差

f_— l

±50 × 10-6 (標準),
(±15 × 10-6 ～ ±50 × 10-6 可用)

+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,

頻率溫度特征

f_tem

±30 × 10-6/-20°C ～ +70°C

超出標準的規格請聯系我們.http://www.huihuangyouhua.com.cn

負載電容

CL

7pF

不同負載電容要求,請聯系我們.

串聯電阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

頻率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年
